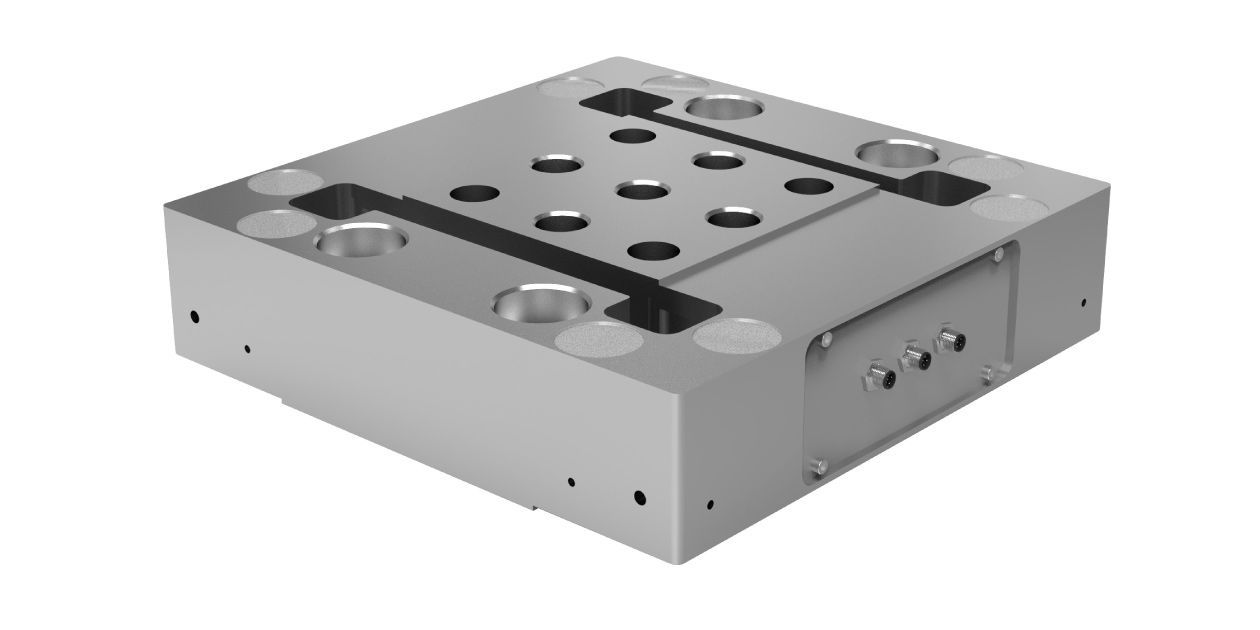

3E400 Axis Kuvvet Sensörü
3E400 Axis Kuvvet Sensörü, birden fazla yönde kuvvet veya tork ölçümü gereken test, Ar-Ge ve özel otomasyon projeleri için kullanılan gelişmiş sensör çözümüdür. 3E400 ürün kodu, sahadaki ekipman ihtiyacını netleştirirken ürün takibini de kolaylaştırır.
- 3E400 Axis Kuvvet Sensörü, ürün ailesindeki alternatiflerle birlikte incelendiğinde proje ihtiyacına en uygun yapı daha net belirlenebilir.
- Farklı eksenlerde oluşan kuvvetlerin izlenmesi gereken özel ölçüm uygulamalarında kullanılır.
- Test standları, robotik sistemler ve Ar-Ge projelerinde veri toplama sürecine destek olur.
- 3 eksenli kuvvet yük hücresi, kuvvetleri karşılıklı olarak dik 3 eksende aynı anda ölçer: X, Y ve Z – çekme ve basma yönünde.
3E400 Axis Kuvvet Sensörü
3E400 Axis Kuvvet Sensörü, birden fazla yönde kuvvet veya tork ölçümü gereken test, Ar-Ge ve özel otomasyon projeleri için kullanılan gelişmiş sensör çözümüdür. 3E400 ürün kodu, sahadaki ekipman ihtiyacını netleştirirken ürün takibini de kolaylaştırır. Çok eksenli yük hücresi, kuvvet tork sensörü, multi axis load cell, eksen sensörü seçimi yapılırken ürünün mevcut sisteme uyumu, ölçüm kararlılığı ve operatör kullanım kolaylığı aynı anda düşünülmelidir.
Öne Çıkan Özellikler
- 3E400 Axis Kuvvet Sensörü, ürün ailesindeki alternatiflerle birlikte incelendiğinde proje ihtiyacına en uygun yapı daha net belirlenebilir.
- Farklı eksenlerde oluşan kuvvetlerin izlenmesi gereken özel ölçüm uygulamalarında kullanılır.
- Test standları, robotik sistemler ve Ar-Ge projelerinde veri toplama sürecine destek olur.
- Mekanik davranışın daha ayrıntılı analiz edilmesine yardımcı olur.
- 3 eksenli kuvvet yük hücresi, kuvvetleri karşılıklı olarak dik 3 eksende aynı anda ölçer: X, Y ve Z – çekme ve basma yönünde.
- Her eksen tam bir köprü çıkışı sağlar ve matematiksel manipülasyon gerektirmez.
- 3 eksenli yük hücresi, eksantrik yükleme etkilerini ve kanallar arasındaki paraziti en aza indirecek şekilde üretilmiştir.
Teknik Özellikler
| Capacity Alloy Steel | 300, 500 kN |
| Accuracy Class | 0.5% |
| Minimum Load | 0 kg |
| Total Error | ±0.2 %FS |
| Output Sensitivity (FS) X, Y, Z Axis | 1.00 ± 0.01mV/V |
| Zero Balance | ± 1 %FS |
| Input Resistance | 750 Ω ± 20 Ω |
| Output Resistance | 700 Ω ± 5 Ω |
| Isolation Resistance | ≤ 5000 MΩ (100VDC) |
| Compansated Temperature | -10 ~ +40 °C |
| Operating Temperature | -30 ~ +70 °C |
| Excitation, Recommended Voltage | 10 VDC |
| Maximum Excitation Voltage (Umax) | 15 VDC |
| Safe Overload | 120 % FS |
| Ultimate Overload | 200 % FS |
| Ingress Protection (EN60529) | IP 65 |
| Element Material | Alloy Steel |
| Cable | 12x022mm² |
Kullanım Alanları
- Ar-Ge ve laboratuvar test sistemleri
- Robotik ve otomasyon projeleri
- Kuvvet ve tork ölçüm düzenekleri
- Özel makine doğrulama uygulamaları
Çok Yönlü Kuvvet Analizi
Çok eksenli sensör seçiminde ölçülecek eksen sayısı, kapasite aralığı, mekanik bağlantı ve veri toplama altyapısı birlikte planlanmalıdır. Bu sayede test sonuçları daha anlamlı ve tekrar edilebilir hale gelir.
