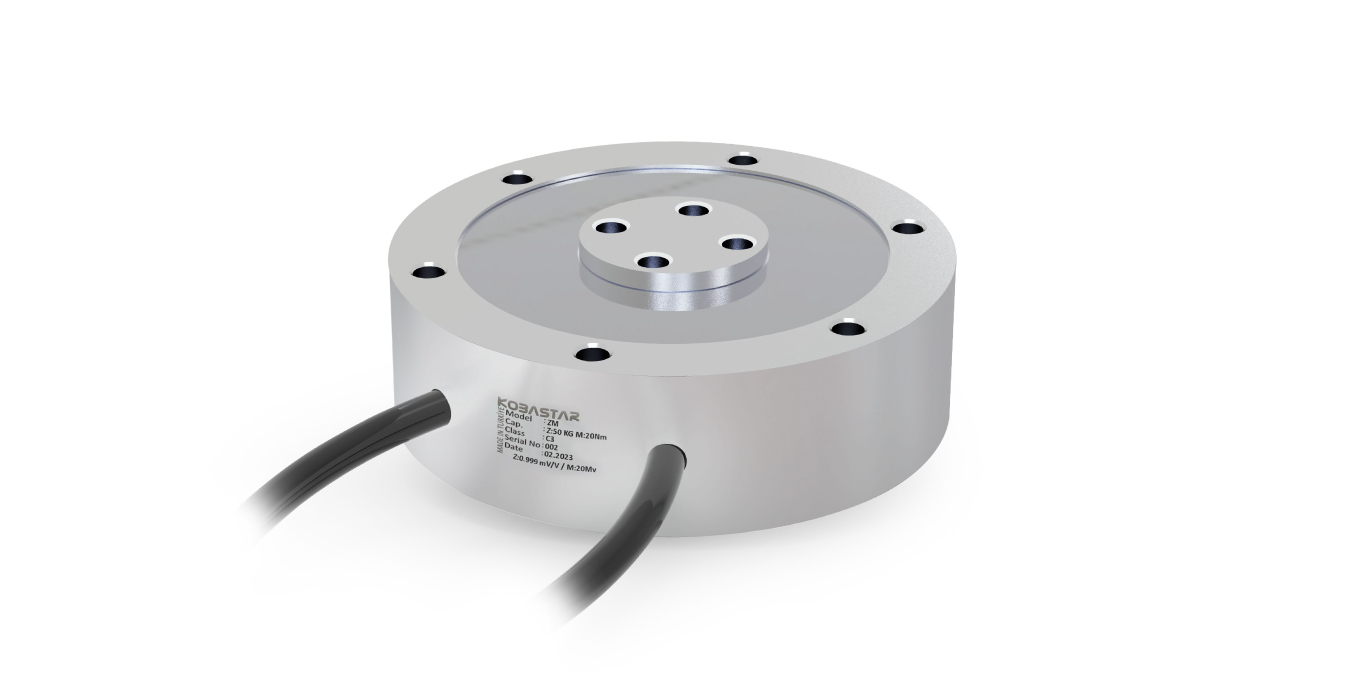

ZM Kuvvet ve Tork Sensörü

ZM Kuvvet ve Tork Sensörü, birden fazla yönde kuvvet veya tork ölçümü gereken test, Ar-Ge ve özel otomasyon projeleri için kullanılan gelişmiş sensör çözümüdür. ZM kodlu model, yeni kurulum veya sistem yenileme projelerinde teknik uyumluluk kontrolüyle değerlendirilir. Çok eksenli yük hücresi, kuvvet tork sensörü, multi axis load cell, eksen sensörü aramalarında doğru sonuca ulaşmak için ürün tipi, montaj şekli, hedef hassasiyet ve kullanım yoğunluğu birlikte değerlendirilmelidir.

Öne Çıkan Özellikler

ZM kodlu ZM Kuvvet ve Tork Sensörü, teklif ve servis süreçlerinde kolay takip edilebilen bir çok eksenli kuvvet sensörü seçeneğidir.
Farklı eksenlerde oluşan kuvvetlerin izlenmesi gereken özel ölçüm uygulamalarında kullanılır.
Test standları, robotik sistemler ve Ar-Ge projelerinde veri toplama sürecine destek olur.
Mekanik davranışın daha ayrıntılı analiz edilmesine yardımcı olur.
ZM kuvvet sensörü, Z kuvvetine maruz kaldığında M ölçü birimindeki mV/V çıkışı üreten ve her bir eksen için bağımsız Wheatstone tam köprüsünü kullanan bir transdüser türüdür.
Bu tür transdüserin tipik uygulamaları arasında robotik, otomotiv çarpışma testleri, endüstriyel test tezgahları, taşlama kuvveti kontrolü ve aktüatör işletme gücü ölçümü gibi alanlar yer almaktadır.
Robotik kuvvet uygulama kontrolü

Teknik Özellikler

Capacity	: Z= 50 Kg – M= 20Nm
Accuracy Class	: 0.5%
Minimum Load	: 0 kg
Total Error	: ±0.2 %FS
Output Sensitivity (FS)	: 1.00 ± 0.01mV/V
Zero Balance	: ± 1 %FS
Input Resistance	: 740 Ω ± 10 Ω
Output Resistance	: 700 Ω ± 5 Ω
Isolation Resistance	: ≤ 5000 MΩ (100VDC)
Compansated Temperature	: -10 ˜ + 40 °C
Operating Temperature	: -30 ˜ + 70 °C
Excitation, Recommended Voltage	: 10 VDC
Maximum Excitation Voltage (Umax)	: 15 VDC
Safe Overload	: 120 % FS
Ultimate Overload	: 200 % FS
Ingress Protection (EN60529)	: IP 65
Element Material	: Aluminum
Cable	: 2 – 4x022mm2 – 2Metre

Kullanım Alanları

Ar-Ge ve laboratuvar test sistemleri
Robotik ve otomasyon projeleri
Kuvvet ve tork ölçüm düzenekleri
Özel makine doğrulama uygulamaları

Çok Yönlü Kuvvet Analizi

Çok eksenli sensör seçiminde ölçülecek eksen sayısı, kapasite aralığı, mekanik bağlantı ve veri toplama altyapısı birlikte planlanmalıdır. Bu sayede test sonuçları daha anlamlı ve tekrar edilebilir hale gelir.

İlgili Ürünler ve Faydalı Bağlantılar

çok eksenli yük hücreleri sayfası, bu ürünle aynı proje ailesindeki seçenekleri karşılaştırmak için yararlıdır.
Benzer ihtiyaçlar için yük hücresi modelleri bağlantısı üzerinden ilgili ürün grubunu inceleyebilirsiniz.
yük hücresi seçim kılavuzu içeriği, doğru ürün seçimi ve sistem uyumu açısından tamamlayıcı bilgi sunar.
Projeyi bütün olarak değerlendirmek için 3E500 Axis Sensör bağlantısındaki çözümler de incelenebilir.
3E60 Çok Eksenli Load Cell, saha ihtiyacına yakın alternatifleri görmek isteyen kullanıcılar için iyi bir başlangıçtır.

SEO ve Teknik Seçim Notu

ZM Kuvvet ve Tork Sensörü için doğru kapasite, montaj yönü, yük aktarımı, çevresel koruma ve indikatör uyumu birlikte değerlendirilmelidir. Bu sayede çok eksenli yük hücresi, load cell, yük hücresi, kuvvet sensörü ve endüstriyel tartım sistemi arayan kullanıcılar ürünün kullanım amacını daha hızlı anlayabilir.
